汽車電子輻射抗干擾測試

        根據不同的車廠、國家的要求，針對產品的輻射的差異性是很大的，主要集中在測試頻段、干擾強度以及天線的切換頻率等等。本文主要根據來介紹輻射抗干擾測試的基本條件以及一下要求。

　　標準名稱

　　ISO 11452-2: Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy - Part 2: Absorber-lined shielded enclosure

　　測試目的

　　該測試目的是檢驗設備對【80MHz – 1 GHz】頻帶電磁場的抗干擾性能。

　　測試條件

　　l? 測試溫度：(23 ± 5) °C.

　　l? 電壓：(13,5 ± 0,5) V for 12 V

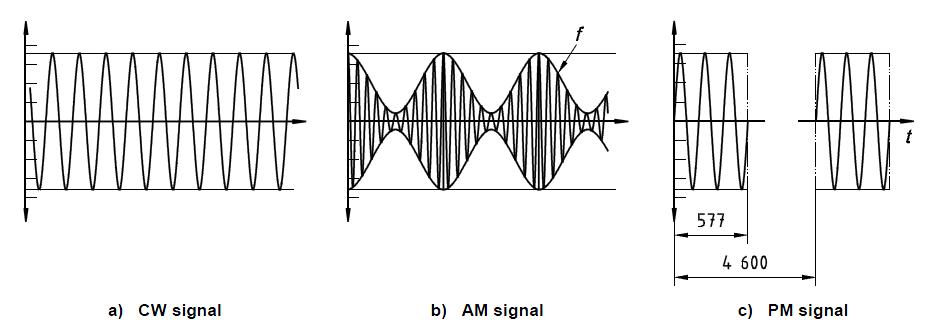

　　l? 調制：

　　a). 未調制正弦波信號(可使用范圍：0.01 MHz to 18 GHz)

　　b). 1KHz, 80%調制的AM(振幅調制)信號(可使用范圍：0.01 MHz to 800MHz)

　　c). ton = 577 us 和 period = 4 600 us的PM(調制) 信號(可使用范圍：800 MHz to 18 GHz)

　　



　　l? 滯留時間(Dwell time): 不小于1s

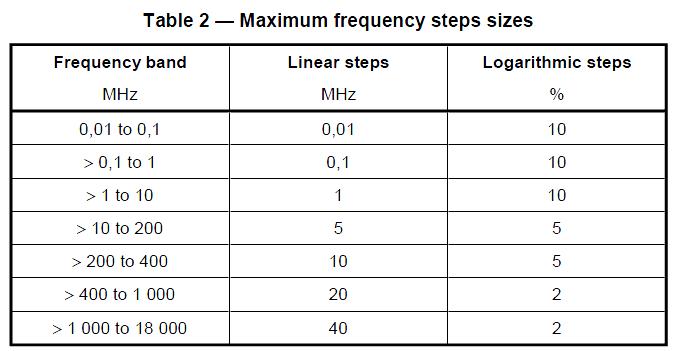

　　l? 頻率步長：

　　



　　l? 測試嚴酷等級

　　

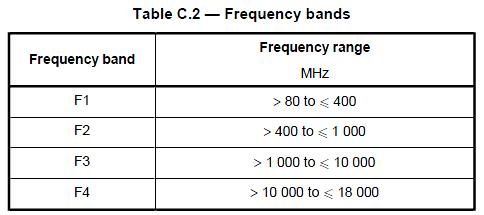

　　l? 頻率范圍

　　



　　l? 測試距離(天線到EUT的距離)：1m

　　?

　　測試設備要求

　　l? 供電電壓和電池

　　l? EUT正常運轉所需要的設備

　　l? 真是的(，觸發器)或者模擬的EUT環境

　　l? 50mm的絕緣支撐

　　l? 距水平地面高度為90±10 cm，0.5mm厚的銅板或鍍鋅鋼板，并附有間距為30cm的接地銅條

　　l? 符合CISPR標準的LISN(對于遠端接地，需要兩套LISN)

　　l? 信號發生器和功率放大器

　　l? 50歐姆的耦合器

　　l? 功率表

　　l? 天線：

　　雙錐天線(80MHz – 400MHz)

　　對數和周期天線(400MHz – 1GHz)

　　喇叭天線 (1GHz – 18GHz)

　　l? 電波暗室

　　測試布置

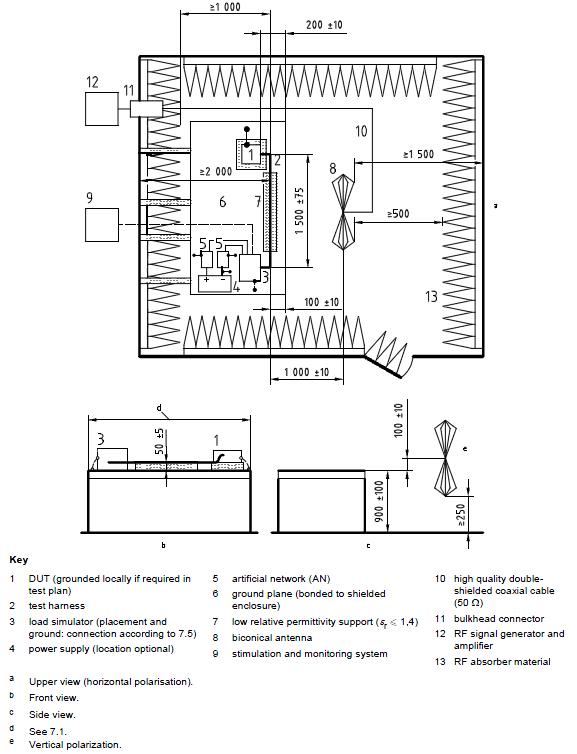

　　l? 測試設置------雙錐天線

　　

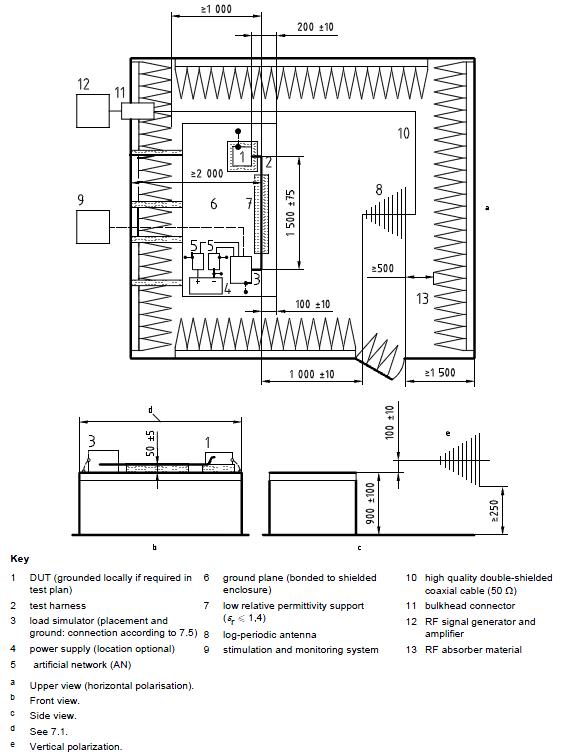

　　l? 測試設置------對數周期天線

　　

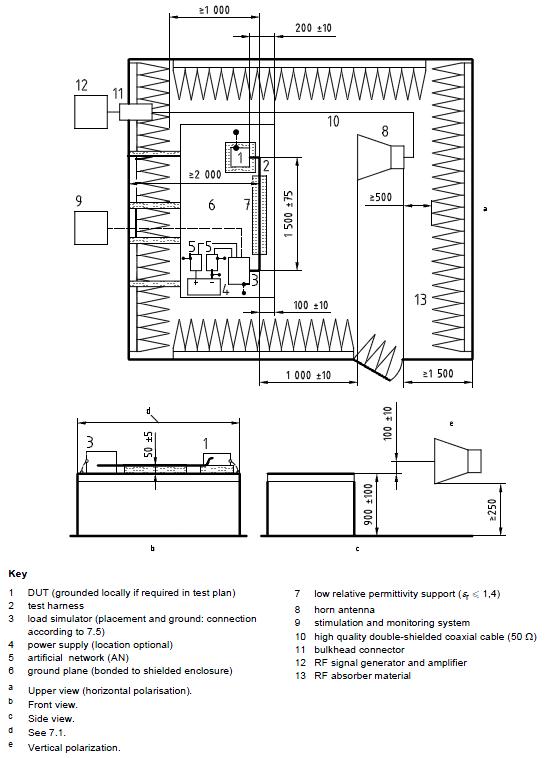

　　l? 測試設置------喇叭天線

　　



　　測試結果性能判據

　　l? Class A: EUT功能或性能一直保持正常，無任何異?，F象

　　l? Class B: 所有功能或性能在干擾狀態下，一個或者多個功能或者性能偏移指定的容差，但所有功能或性能在干擾移除以后能恢復到規定的容差限值以內。并且存儲數據不能有任何異?，F象

　　l? Class C: 一個或者多個功能或性能暫喪失，但在施加干擾之后EUT能自動恢復到正常模式

　　l? Class D: 一個或者多個功能或性能暫喪失，但在施加干擾之后通過人為的干預能自動恢復到正常模式

　　l? Class E: 一個或者多個功能或性能暫喪失，并且不能自動恢復到正常模式

　　以上內容由整車輻射抗干擾試驗機構國測航天收集自網絡，僅供學習和參考，版權歸原作者所有！
